Bijlage IV - Rioleringsgegevens

Ons huidige rioolstelsel

In deze bijlage beschrijven wij hoe ons huidige rioolstelsel er op dit moment (juni 2021) uit ziet. We geven hierbij aan welke onderdelen bij het afvalwaterstelsel, hemelwaterstelsel, grondwaterstelsel en drukriolering horen. Het afvalwaterstelsel bestaat uit alle objecten die het gemeentelijk afvalwater afvoert naar de rioolwaterzuivering. In het zogenaamde gemende stelsel wordt afvalwater vermengd met hemelwater. Het hemelwaterstelsel bestaat uit alle objecten waardoor hemelwater, dat niet vermengd is met afvalwater, wordt afgevoerd naar het oppervlaktewater. Het grondwaterstelsel bestaat uit alle objecten waarmee grondwater wordt afgevoerd naar dan wel riolering, dan wel oppervlaktewater. Onder drukriolering wordt een afvalwaterstelsel bedoeld waarin afvalwater alleen via het verpompen (onder druk) door leidingen wordt verplaatst.

Wat is er in Enschede aanwezig?

Leidingen

In de gemeente Enschede ligt circa 1100 km rioolleidingen. Het grootste gedeelte, namelijk 75%  van de riolering bestaat uit leidingen voor het afvalwater. Bijna 25% van het stelsel bestaat uit hemelwaterleidingen. Bij deze verdeling is het ontwateringstelsel niet meegenomen. Er ligt circa 300 kilometers aan drainage in Enschede, veelal gelegen onder wadi’s, bij gebieden met (voorheen) ernstige grondwateroverlast en bij bergbezinkbassins en tunnels ter voorkoming van opdrijven.

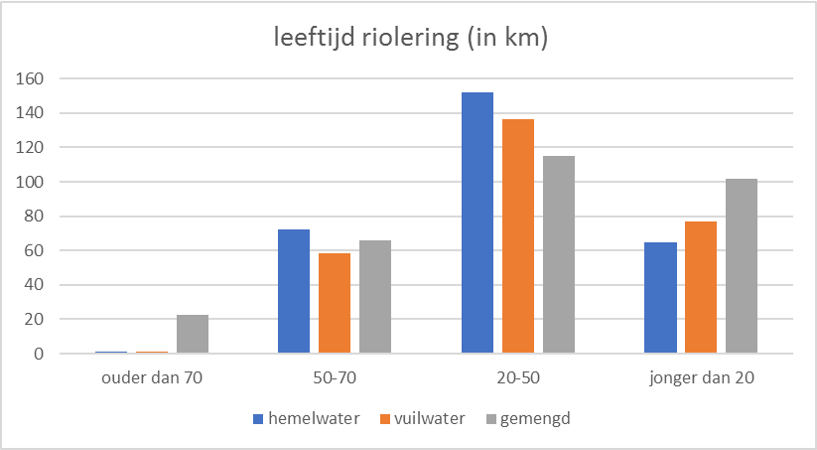

De riolering gaat in Enschede gemiddeld 70 jaar mee (regenwater riolen 80 jaar; afvalwater riolen 60 jaar; gemengde riolen 70 jaar) voordat het vervangen moet worden. In afbeelding II.1. is een onderverdeling van het aantal kilometers leiding naar leeftijd weergegeven.

Overstorten

Bij hevige regen lopen de riolen vol met water. Om de kans op wateroverlast zoveel mogelijk te beperken heeft de riolering meerdere overstorten. Dit zijn plekken waar het water vanuit de riolering over een overstortmuur naar het oppervlakte water kan stromen. De bovenkant van de overstortmuur ligt lager dan het maaiveld, maar hoger dan het oppervlaktewater peil. Op deze manier wordt geprobeerd om de waterstand in de riolering niet boven het maaiveld te laten uitstijgen.

Pompen

Het afvalwater wordt grotendeels onder vrijverval afgevoerd. Hiervoor is het wel noodzakelijk om de riolering onder verhang aan te leggen. Om te voorkomen dat de riolering meters diep onder de grond aangelegd moet worden, wordt op bepaalde punten het afvalwater via gemalen naar een volgend gebied gepompt. In totaal zijn er in Enschede 78 gemalen. Voor de drukriolering zijn er maar liefst 1.002 drukpompunits. Deze hebben een kleinere pompcapaciteit dan de afvalwatergemalen.

Tabel: Overzicht aanwezige voorzieningen gemeente Enschede (5-6-2021)



Afvalwater

Regenwater

Gemengd

Drukriool

Totaal

Leidingen (km)

273

290

305

218

1.086

Gemiddelde leeftijd (jaar)

33

36

39



Putten (stuks)

6995

7408

7209



21612

overstorten / uitlaten (stuks)



129

8



Bassins (stuks)



4

9



13

Gemalen(stuks)

34

23

19



78

Drukpompen(stuks)



1002

1002

Kwaliteit riolering

Het is belangrijk dat de kwaliteit van het rioolstelsel op peil wordt gehouden. Om inzicht te krijgen in de kwaliteit van ons rioolstelsel worden inspecties uitgevoerd. In Enschede is 42 % van het vrijverval stelsel geïnspecteerd. De inspectie wordt ingepland op basis van leeftijd (vanaf 40 jaar) en frequentie (1 keer per 7 jaar). Daarnaast wordt inspectie ingezet op basis van klachten en storingen. Circa 44 % van de leidingen is in de laatste 5 jaar geïnspecteerd.

Over het algemeen kan gezegd worden dat de kwaliteit van de riolering in Enschede redelijk tot goed is.

Op basis van de risicogestuurde beoordeling ligt er circa 20 km slechte riolering op risicovolle locaties in Enschede. Het riool is daar zodanig slecht dat de risico’s als hoog worden geacht. Deze riolen worden in principe in de komende 5 jaar vervangen of gerelined.

In de praktijk zal het meer dan deze 20 km zijn, omdat bijvoorbeeld aansluitende stukken riool ook meegenomen worden (werk met werk maken).

Waterkwaliteit oppervlaktewater

Voor de waterkwaliteit, de geuroverlast en visueel aantrekkelijkheid van oppervlakte wateren is het van belang om het aantal overstortingen vanuit de gemengde rioolstelsels te verminderen.

We investeren in het terugdringen van uitgifte van afvalwater, daar waar we de waterkwaliteitsdoelstellingen niet halen. Dat betekent dat we kijken naar de effecten van de lozingen vanuit de riolering op het ontvangende water.

In tabel II.3 is een overzicht van de overstorten in Enschede en tabel II.4 toont de overstorten in Glanerbrug.

Overstortput naam

Straatnaam of gebied

X-coördinaat

Y-coördinaat

Drempel (m NAP)

Breedte (m)

121374

Olympialaan

258989

469770

44,7

1,4

bassin Bruggenmors

Auke Vleerstraat

254554

472819

28

19,6

bassin Stadsveld

Bruggertstraat

255039

470893

29

18,65

223157

Hendrik ter Kuilestraat

255785

471411

26,5

0,3

101083 en 101084

Beckumerstraat

251064

469384

23,32

2,62

101243

Smaragdstraat

251118

469592

23,21

9,94

101043

Boekelosebleekweg

251368

470148

23,89

2,07

 Tabel II.3. Overzicht gemengde overstortlocaties gemeente Enschede

Overstortput naam

Straatnaam of gebied

X-coördinaat

Y-coördinaat

Drempel (m NAP)

Breedte (m)

Opmerking

19100

nabij RWZI Glanerbrug

263642

471249

37

16



Bassin Glanerbrug

Bultserve

263562

471253

36,3

13,47



575065

Melodiestraat

263463

470135

37

3

VGS overstort
